Elektropneumatické stoly s otáčivým posuvem

Download seznamu (soubory DXF jako ZIP)

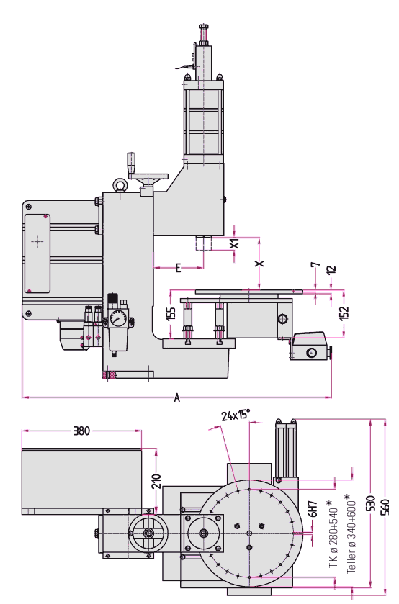

Rozměrový výkres/download 20-110 kN / SEM-R se stolem s otáčivým posuvem 340 mm
Technická data a rozměry KHP/SEM-R 20/30 kN KHP/HPC/SEM-R 50/70/100/110 kN A 850 1058 E 120 160 X 80-207 120-220 X1 5-40 5-62 / 5-62 / 5-40 Provozní tlak: 4-6 bar 4-6 bar Lisovací síla kN cca 20/30 50/70/100/110 při X barech cca 6 bar 6 bar Počet zdvihů za minutu 100/90 90/80/80/25 Spotřeba vzduchu max. na jeden zdvih 1,0 L x barů 2,8 / 3,6 / 3,6 L x barů Pneum. přípojné vedení 1/2" 1/2" Připojení na el.síť/řídící napětí  220  V AC / 24 V DC 220 V AC / 24 V DC Váha stroje se stolem s otáčivým posuvem 168 kg 350 kg
Technické změny vyhrazeny.

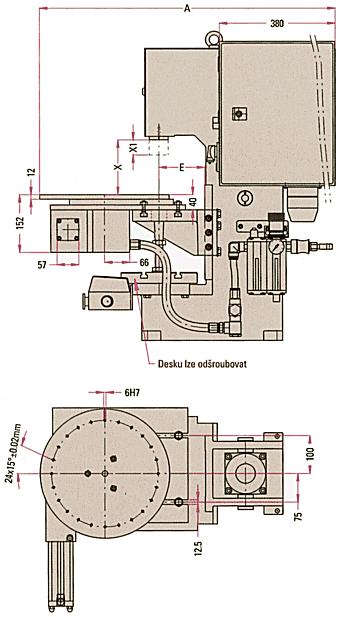

Technická data a rozměry LP/SEM-R 4/8/12 kN LP/SEM-R 13/20 kN LP/LHP/SEM-R 33/45/56/60 kN A 940 986 1024 E 120 160 200 X (X zvětšeno) 0-87 (0-187) 0-167 (0-267) 0-212 (0-312) X1 (X1 zvětšeno) 0-40 (max. 60) 0-40 (max. 80) 0-40 (max. 80) Provozní tlak: 4-7 bar 4-7 bar 4-6 bar Lisovací síla kN 4 / 8 / 12 13 / 20 33 / 45 / 56 / 60 při X barech cca 7 bar 7 bar 6 bar Počet zdvihů za minutu 55 50 40 / 40 / 40 / 30 Spotřeba vzduchu max. na jeden zdvih 0,07 / 1,11 / 0,14 L x barů 0,19 / 0,25 L x barů 0,45 / 0,56 / 0,67 L x barů Pneum. přípojné vedení 1/4" 1/4" 1/2" Připojení na el.síť/řídící napětí 220 V AC / 24 V DC 220 V AC / 24 V DC 220 V AC / 24 V DC Váha stroje se stolem s otáčivým posuvem 92 kg 143 kg 228 kg 0,19 / 0,25 L x bar

Technické změny vyhrazeny.
